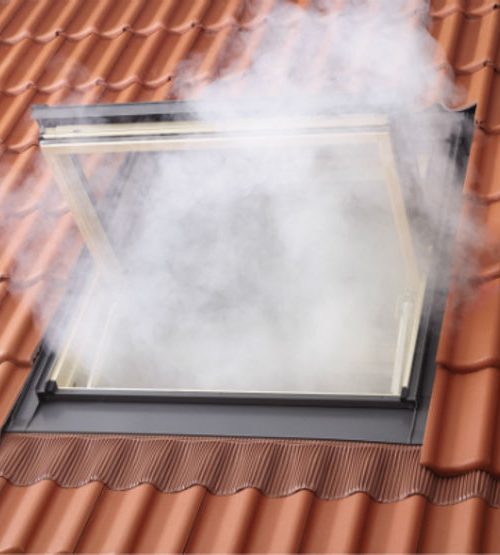

Exutoires de Désenfumage

Les exutoires de désenfumage DENFC* sont conçus pour permettre l’évacuation des fumées en cas d’incendie tant en habitat collectif qu’en bâtiments tertiaires dont ERP.

L’exutoire de désenfumage se compose d’une fenêtre de toit de type GGL associée

à un mécanisme d’ouverture mécanique, pneumatique ou électrique à installer sur site. L’exutoire de désenfumage doit être raccordé à une commande manuelle ou automatique du marché, hors produit VELUX, permettant son ouverture en cas d’incendie.

les modelés

Version électrique

  • Exutoire avec déflecteurs      GGL S207040ED
  • Exutoire sans déflecteur GGL S207040E

VERSION PNEUMATIQUE

  • Exutoire seul  GGL S2076P
  • Exutoire avec déflecteurs   GGL S2076PD
  • Exutoire avec déflecteurs  GGL S2076PDT
    et thermo déclencheur

VERSION MÉCANIQUE

  • Exutoire seul     GGL S2076M





Détails produits

Désenfumage Mécanique GGL SEVM

  • Doit être raccordé à une commande à treuil à se procurer en complément.
  • Une commande mécanique pour chaque exutoire de désenfumage.

Composition :

  • Fenêtre de type GGL
  • Mécanisme d’ouverture mécanique (2 vérins perpendiculaires à la fenêtre, étriers, pivots, jeux de biellettes, platine support câble, attache câble) + kit 1200

Désenfumage Pneumatique GGL SEVM-P

  • Doit être raccordé à une commande pneumatique à se procurer en complément.
  • Une commande pneumatique peut être raccordée à plusieurs exutoires de désenfumage.
  • Déflecteurs et thermodéclencheur en

Composition :

  • Fenêtre de type GGL
  • Mécanisme d’ouverture pneumatique (2 vérins parallèles à la fenêtre, étriers, pivots, jeux de biellettes, tubes cuivre entre verins)

+ kit 1200 Joules.

Désenfumage Electrique GGL 207040



  • Doit être raccordé à une commande d’asservissement électrique du marché (de type 24 V/DC, 2A par exutoire).
  • Une commande électrique peut être raccordée à plusieurs exutoires de désenfumage.

Composition :

  • Fenêtre de type GGL 2070 avec mécanisme d’ouverture inclus (2 ressorts à gaz*, moteur à chaîne pré-installé).
  • Kit 1200
  • Déflecteurs.

* Uniquement sur les hauteurs -K08

LES AVANTAGES

Avantages du désenfumage électrique

  • Installation simplifiée
  • Compatible avec la ventilation de confort
  • Possibilité de connexion à la gestion technique du bâtiment.

Sécurité

  • it 1200 Joules inclus (résistance aux chocs).
  • Vitrage feuilleté de sécurité.

Économies d’énergie

  • Système VELUX Thermo TechnologyTM
  • Uw : 1,1 à 1,3 W/(m2.K)** pour fenêtre de type GGL 2076.
  • Uw : 1,2 à 1,4 W/(m2.K)** pour fenêtre de type GGL 207040.
